對夾式通風蝶閥

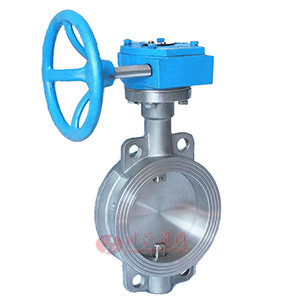

對夾式通風蝶閥圖片

對夾式通風蝶閥 型號：D371W

對夾式通風蝶閥用于通風除塵及高溫煙氣管道系統，作雙向啟閉與調節流量用。閥門結構簡單，性能可靠，可任意方向安裝，可以不受介質流向限制。閥門分段軸設計，薄型蝶板，是流阻較小的蝶閥。對夾式安裝，結構尺寸短，重量輕.節省安裝空間。

對夾式通風蝶閥性能規范

型號 D371W-1/2.5/6C D371W-1/2.5/6P D371W-1/2.5/6R
適用介質 空氣、煙氣、含塵氣體等 高溫煙氣、含塵氣體等 腐蝕性煙氣、含塵氣體等
適用溫度 ≤400℃ ≤650℃ ≤350℃
泄漏量 1%

對夾式通風蝶閥零部件材質

零件名稱 閥體 蝶板 閥桿 填料
材料 Q235A、304、316、310 Q235A、304、316、310 2Cr13、不銹鋼 柔性石墨

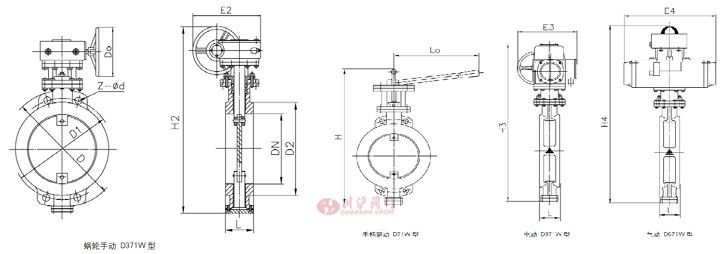

對夾式通風蝶閥結構圖

對夾式通風蝶閥結構圖

對夾式通風蝶閥安裝尺寸

DN L D D1 D2 Z-d 手柄Lever D71W 型 蝸輪 Worm gear D371W 型 電動 Electric D971W 型 氣動 Pneumatic D671W 型
Lo H1 Do E2 H2 E3 H3 E4 H4
50 43 140 110 88 4-14 270 400 150 193 418 125 575 180 443
65 46 160 130 108 4-14 270 425 150 193 442 125 600 180 467
80 46 190 150 124 4-18 270 435 150 193 453 125 610 245 510
100 52 210 170 144 4-18 270 457 150 193 475 125 630 245 540
125 56 240 200 174 8-18 310 505 150 193 522 245 680 245 587
150 56 265 225 199 8-18 310 537 150 193 638 245 740 350 685
200 60 320 280 254 8-18 370 590 220 319 705 245 805 350 775
250 68 375 335 309 12-18     220 319 775 313 990 350 855
300 78 440 395 363 12-22     280 319 955 313 1045 600 1000
350 78 490 445 413 12-22     280 319 990 313 1115 600 1035
400 102 540 495 463 16-22     320 496 1070 313 1170 600 1105
450 114 595 550 518 16-22     320 496 1145 439 1285 750 1180
500 127 645 600 568 20-22     320 496 1200 439 1340 750 1235
600 154 755 705 667 20-26     320 496 1350 556 1525 750 1385
700 165 860 810 772 24-26     400 686 1550 556 1735 750 1530
800 190 975 920 878 24-30     400 686 1665 556 1850 1060 1645
900 203 1075 1020 978 24-30     450 916 1826 556 1905 1060 1750
1000 216 1175 1120 1078 28-30     450 916 1965 556 2025 1360 1960
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要對夾式通風蝶閥產品詳細樣本。
