美標高平臺球閥

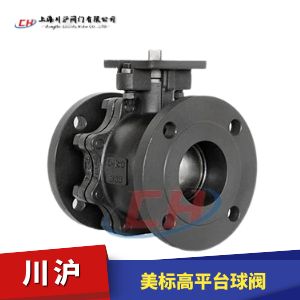

美標高平臺球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN15~200mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

美標高平臺球閥 型號：Q41F/Q41PPL

美標高平臺球閥用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
美標高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動美標高平臺球閥（開關型和調節型控制信號4-20mA）和氣動美標高平臺球閥（開關型和調節型控制信號4-20mA）

美標高平臺球閥 零部件參數

序號 零部件 材料
1 閥蓋 A351 CF8/CF8M
2 雙頭螺栓 SS304
3 螺母 SS304
4 密封線 PTFE
5 球體 SS304/SS316
6 密封圈 PTFE
7 閥體 A351 CF8/CF8M
8 防靜電彈簧鋼珠 SS304/SS316
9 閥桿 SS304/SS316
10 減磨墊 PTFE
11 O型圈 NBR/VITON
12 填料 PTFE
13 壓蓋 A351 CF8
14 六角頭螺栓 SS304
15 螺母 SS304

美標高平臺球閥 執行標準

設計與制造 結構長度 法蘭尺寸 試驗-檢驗
ANSI B16.34 ASME B16.10 ASME B16.5 API598

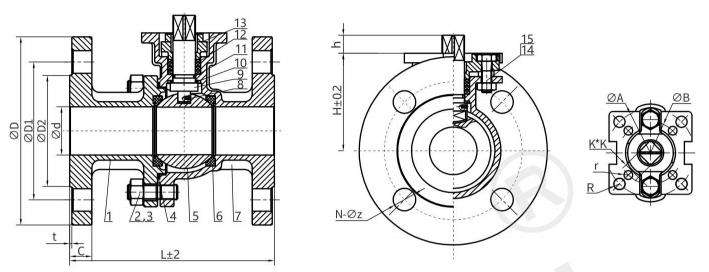

美標高平臺球閥 結構圖

美標高平臺球閥結構圖

美標高平臺球閥 安裝尺寸

SIZE d D D1 D2 C t L H W A B R r K*K h N- φz
1/2" 15 90 60.5 35 11.6 2 108 51 140 50 36 3.5 3 9*9 9 4- φ16
3/4" 20 100 70 43 13.2 2 117 56 140 50 36 3.5 3 9*9 9 4- φ16
1" 25 110 79.5 51 14.7 2 127 62 170 70 50 4.5 3.5 11*11 11 4- φ16
1-1/4” 32 115 89 63.5 16.3 2 140 72 170 70 50 4.5 3.5 11*11 11 4- φ16
1-1/2” 40 125 98.5 73 17.9 2 165 78 200 70 50 4.5 3.5 14*14 14 4- φ16
2" 50 150 120.5 92 19.5 2 178 86 200 70 50 4.5 3.5 14*14 14 4- φ19
2-1/2” 65 180 140 105 23 2 190 102 300 102 70 5.5 4.5 17*17 17 4- φ19
3" 80 190 152.5 127 24.3 2 203 115 300 102 70 5.5 4.5 17*17 17 4- φ19
4" 100 230 190.5 157 24.3 2 229 137 300 102 70 5.5 4.5 17*17 17 8- φ19
5" 125 255 216 186 24.3 2 356 175 650 125 102 7 6 22 23 8- φ22
6" 150 280 241.5 216 26 2 394 208 800 125 102 7 6 27 28 8- φ22
8" 200 345 298.5 267 29 2 457 252 800 140 125 9 7 27 28 8-φ22
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要美標高平臺球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）
  • 超薄球閥
  • 球閥
    超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）
  • 法蘭球閥
  • 球閥
    法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）
  • 高壓球閥
  • 球閥
    高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）
  • 三通保溫球閥
  • 球閥
    三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）
  • V型球閥
  • 球閥
    V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）
  • 三片式焊接球閥
  • 球閥
    三片式焊接球閥（材質不銹鋼、三片式、對焊連接、帶手柄）
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

美標高平臺球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

美標高平臺球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
