A28H型全啟式安全閥適用于工作溫度<200C的水、 空氣、 蒸氣等介質的設備或管路上。 A28Y全啟式安全閥適用于工作溫度<200'C有腐蝕性介質的設備或管路上， 作為超壓保護裝置。

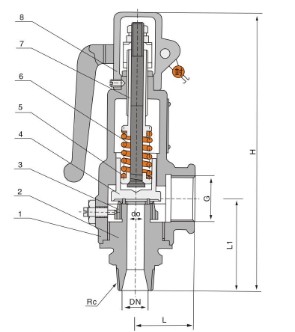

| NO | 零件名稱 | A28H材料 | A28W-P材料 | A28W-R材料 |
|---|---|---|---|---|
| 1 | 閥體 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 閥座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 調節圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 閥桿 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 調整螺桿 | 45 | 2Cr13 | 1Cr18Ni9Ti |
| 8 | 保護罩 | ZG200-400 | ZG200-400 | 1Cr18Ni9Ti |
| / | 密封面材料 | 堆焊D507 | 堆焊Co基硬質合金 | |
| 公稱通徑 | 尺寸 | |||||
|---|---|---|---|---|---|---|
| do | Rc | L | L1 | G | H | |
| 15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
| 20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 |
| 25 | 20 | 1" | 45 | 76 | 1" | 155 |
| 32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
| 40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 |
| 50 | 40 | 2" | 67 | 100 | 2" | 322 |
| 65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 |
| 80 | 65 | 3" | 110 | 135 | 3" | 395 |
| 安全閥說明書 | 下載 |
|---|
